01
Границы материала
Состав, исходная структура, прокаливаемость и интервалы превращений.
Industrial Intelligence / DHT Module
Цифровая термообработка
Проверяемый технологический контур, объединяющий деталь, закалочную среду, оснастку, измерения и данные процесса вокруг требуемой структуры и свойств.
Мы поставляем универсальную водную среду AR-GP, специальные среды для материалов и деталей, сверхбыструю AR-UHS, а также оснастку, измерение кривых и многоточечные системы внутренней температуры; подбор подтверждаем по материалу, геометрии и оборудованию.
Материал и детальМарка, состав, размеры, сечение и загрузка
Среда и оснасткаОхлаждение, поток, опора и перенос
Измерение и контурКривые, внутренняя температура и записи партий
Основной принцип
Результат стандартного зонда не равен охлаждению реальной детали
Зонд показывает отклик среды при заданных условиях; внутренняя температура показывает фактическое охлаждение производственной детали. Органическая полимерная среда выгорает на горячей поверхности и формирует защитную плёнку, изменяющую теплообмен, поэтому внутренние кривые сопоставляются с твёрдостью, структурой и свойствами после закалки.
Commercial Product Lines
Высокий уровень цифровой концепции и две реальные товарные линии
Расчётные инструменты не заменяют инженерное решение. Данные должны чётко определять границы выбора среды и оснастки.
01 / QUENCHANTS
Закалочные среды
Линейка начинается с наиболее массовой универсальной AR-GP, включает специальные AR-HCCI и AR-SAG и завершается сверхбыстрой AR-UHS. Учитываются марка, сечение, структура, температура, концентрация и относительное движение.
AR-GP универсальнаяДля высокохромистого чугунаКрупные детали Cr-MoAR-UHS сверхбыстрая
Четыре продуктовых направления →
02 / FIXTURES & EQUIPMENT
Закалочная оснастка и контроль
Опоры, подвески, перенос и направленное охлаждение для крупных, тонких, сложных и склонных к деформации деталей; приборы кривых охлаждения, многоточечная внутренняя температура и сбор данных процесса.
Специальная оснасткаТестер SYQ-2Внутренняя температураЗакалочные установки
Оснастка и оборудование →
Расчётные инструменты
Шесть инструментов для расчёта и анализа термообработки
Прямой доступ к расчётам прокаливаемости, интенсивности закалки, критического размера, диапазона среды и углеродного эквивалента.
01 / DI
Все инструменты и пояснения →
Идеальный критический диаметр
Расчёт DI по составу стали без бора и размеру зерна аустенита.
Открыть → 02 / HЗначение H Гроссмана
Выбор или ввод интенсивности закалки H для среды.
Открыть → 03 / DCКритический диаметр прутка
Расчёт критического диаметра сердцевины по DI и H.
Открыть → 04 / JOMINYИзмеренная кривая Джомини
Ввод точек торцевой закалки и анализ кривой твёрдости.
Открыть → 05 / MEDIAСкрининг диапазона H среды
Подбор возможного диапазона H по DI и целевому диаметру.
Открыть → 06 / CEУглеродный эквивалент
Расчёт CE(IIW), Pcm и CET для оценки свариваемости.
Открыть →Поиск стандартов и скачивание исходных файлов
Только требования к материалам, испытания, металлография, химический анализ и контроль отливок и поковок; пригодные файлы доступны напрямую.
Исходный технический блог переработан
Шесть статей о средах, CCT, трещинах, деформации и смежной термообработке с исправленной структурой и границами данных.
Verified Production Footage / Производственные видео
Сначала посмотрите, как реальные детали выходят из печи, переносятся и погружаются в бак
Видео показывают детали, оснастку, загрузку, перенос и реакцию бака. Они помогают оценить инженерные условия, но не заменяют данные материала, параметры среды и результаты контроля той же партии.
FIELD RECORDS03MP4 / видео с производства
01 / HCCI
Высокохромистый чугун · производственная запись
Выход молотков из печи и перенос
Видны оснастка, расстояние между деталями, положение при подъёме и перенос. На странице AR-HCCI эти условия связаны с измеренными данными охлаждения.
Смотреть измеренные кривые и производственные данные AR-HCCI →02 / CR-MO
Крупные детали из Cr-Mo стали
Групповое погружение футеровок SAG
Показаны групповой подъём, ориентация при погружении и реакция закалочной среды.
Смотреть инженерные границы AR-SAG →03 / FIELD
Крупная деталь · производственные границы

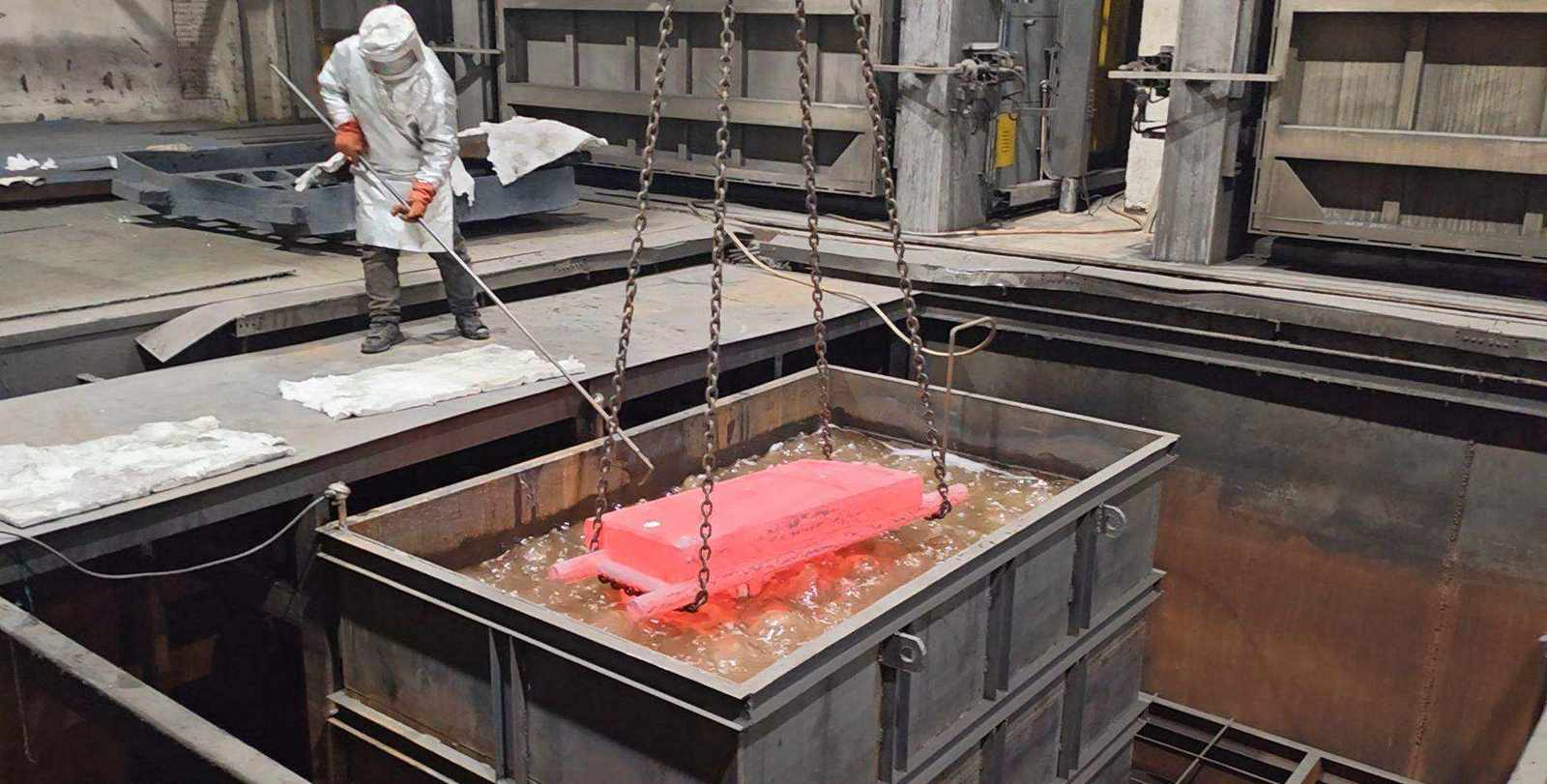

Погружение в бак и реакция среды
Видны положение при подъёме, путь переноса, пространство бака и реакция при погружении.
Перейти к выбору закалочной среды →System Logic
Цифровая термообработка — исполняемая цепочка данных, а не лозунг
Начинаем с требуемой структуры и свойств, определяем ограничения, подбираем среду и оснастку, измеряем реальный процесс и закрепляем рабочее окно.
02
Границы детали
Размеры, сечение, сложность, масса, загрузка и перенос.
03
Среда и оснастка
Тип, концентрация, температура, поток и ограничения оснастки.
04
Измерение процесса
Кривые стандартного зонда и внутренняя температура детали.
05
Рабочее окно
Нагрев, выдержка, перенос, охлаждение и записи партии.
Measured Process Data
Техническое обсуждение опирается на цеховые измерения и кривые охлаждения
Каждая кривая и показатель относятся к определённому образцу и условию испытания и используются для подбора, проверки процесса и повторных испытаний.

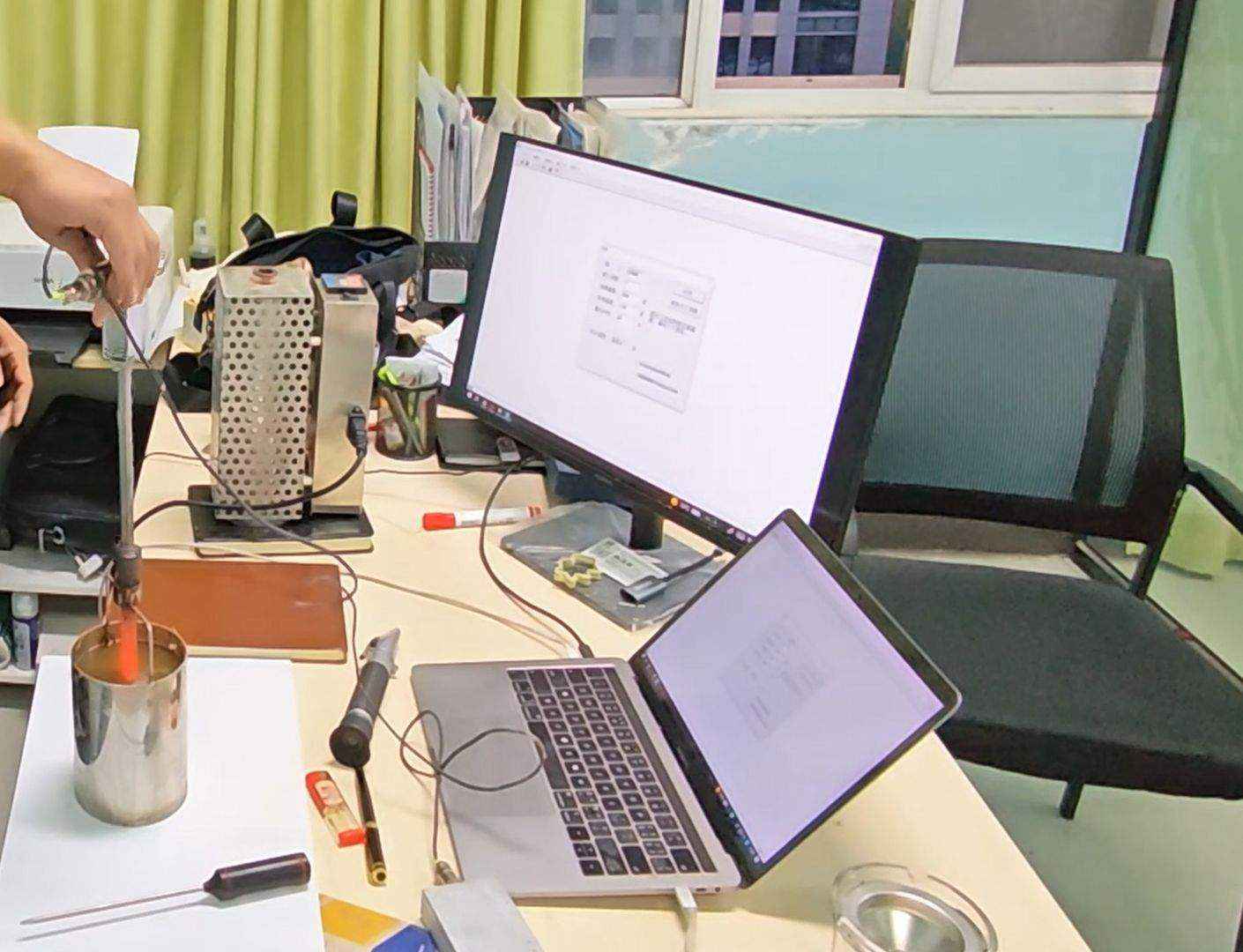

Пример собственного испытания
Одно испытание охлаждающей способности проведено при условии «разбавление 5×, без относительного движения, 80°C». Значения относятся только к этому образцу и условию.
Максимальная скорость15.3 °C/с
Скорость при 300°C8.9 °C/с
Характеристическая температура598 °C
Область примененияОбразец / условие
Кривая охлаждения сама по себе не гарантирует твёрдость, вязкость, деформацию или отсутствие трещин в детали. Результат также зависит от материала, сечения, структуры, нагрева, переноса и потока в баке.
Selection Input
Для полезного запроса нужны минимум шесть групп данных
Чем полнее входные данные, тем быстрее уточняются концентрация среды, конструкция оснастки и план проверки.
01Материал
Марка, состав, литое/кованое состояние, структура и текущая термообработка.
02Деталь
Наименование, размеры, максимальное сечение, масса, геометрия и чертёж.
03Цель
Структура, твёрдость поверхности/сердцевины, вязкость, деформация и стандарт.
04Текущий процесс
Печь, температура нагрева, выдержка, перенос и применяемая среда.
05Закалочный бак
Объём, температура, концентрация, относительное движение и загрузка.
06Проблема
Место трещин, направление деформации, карта твёрдости, микроструктура и разброс партий.
SEO / GEO Knowledge
Первые вопросы снабжения и технологов
Эти вопросы формируют каркас будущих технических страниц и цитирования системами ИИ. Каждый вывод должен быть связан с материалом, деталью, условием и измеренными данными.
Что решает цифровая термообработка?
Она объединяет данные материала, геометрию детали, требуемую структуру и свойства, среду, оснастку, оборудование и измеренный процесс для проектирования, проверки и повторного применения технологии. Это не одна программа, заменяющая технолога.
Как выбирать закалочную среду?
Нельзя выбирать только по названию или одной максимальной скорости охлаждения. Совместно оценивают прокаливаемость, диаграммы CCT/TTT, эффективное сечение, структуру, температуру, концентрацию, относительное движение и теплоотвод бака.
Когда нужна специальная оснастка?
Крупные, тонкие, длинные, кольцевые, сложные и склонные к деформации детали часто требуют совместного проектирования опоры, фиксации, подъёма, переноса и каналов охлаждения.
Нужно ли проводить полный тест до запроса?
Нет. Для первичной оценки достаточно материала, чертежа, текущего процесса и проблемы. Затем при необходимости выполняют кривую охлаждения, внутреннюю термометрию или проверку образца.
Сначала деталь и процесс — затем выбор среды или оборудования
Отправьте марку материала, размеры/массу, требуемые свойства и текущую проблему. Ответ охватит среду, оснастку, измерения и технологию.
